A indústria de fabricação de cabos enfrenta demandas cada vez maiores por maior desempenho, maior confiabilidade e projetos mais complexos, especialmente para aplicações nos setores de transmissão de dados, automotivo, robótica e novas energias. No centro da fabricação de cabos especializados, como fios de sinal de alta frequência, cabos robóticos ou chicotes automotivos, está um processo crítico e que depende da precisão: fita isolante ou embalagem. Este processo cria camadas de isolamento uniformes e sem lacunas ao redor dos condutores, o que é fundamental para a integridade elétrica, fidelidade do sinal e durabilidade a longo prazo.

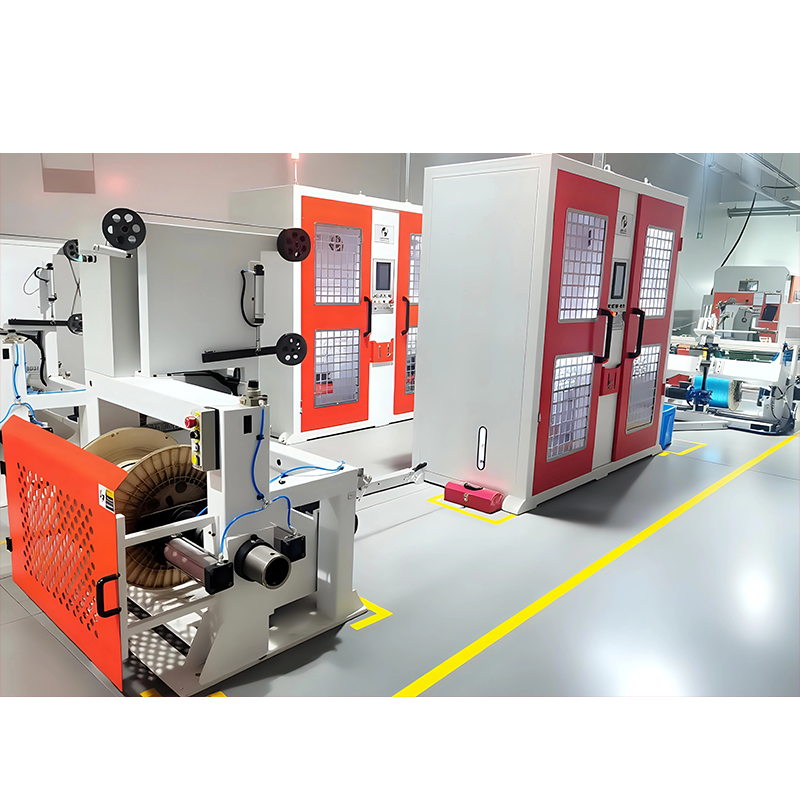

Atender aos rigorosos requisitos dos cabos modernos, especialmente para projetos multicamadas em condutores complexos, tornou os sistemas tradicionais de fita mecânica inadequados. A mudança da indústria está em direção a sistemas controlados digitalmente de alta precisão que garantem consistência, velocidade e adaptabilidade. Esta é precisamente a lacuna tecnológica abordada por soluções como o Máquina de gravação servo vertical de camadas duplas/multicamadas com controle numérico da maquinaria de precisão Jiangsu Newtopp. Este sistema incorpora a próxima geração de tecnologia de fita, aproveitando servo-algoritmos de múltiplos eixos e controle vertical coordenado de estação dupla para transformar a forma como as camadas de isolamento são aplicadas, respondendo diretamente à demanda por equipamentos de produção de cabos mais inteligentes e mais capazes.
Conceitos Básicos em Fita Isolante
Para apreciar o salto tecnológico, é essencial compreender os objetivos e desafios fundamentais do processo de fita isolante.
-
O objetivo principal: A função principal é envolver helicoidalmente fita isolante - como PTFE, poliéster ou filmes compostos - em torno de um núcleo condutor (que pode ser um único fio, fios trançados ou condutores paralelos) com sobreposição precisa. Isso cria uma barreira dielétrica contínua e uniforme.
-
O Desafio Central – Controle de Tensão: A tensão consistente da fita é fundamental. A tensão flutuante causa densidade de envoltório irregular, lacunas, rugas ou fita esticada, levando a falhas de isolamento que degradam o desempenho elétrico. A pesquisa destaca que o controle eficaz da tensão é um determinante primário da qualidade do produto final, com estratégias modernas focadas em métodos de controle de circuito fechado, sem sensor ou indiretos para maior precisão e sistemas mais simples.
-
A Lei da Precisão – Estabilidade do Caminho: O ponto onde a fita entra em contato com o condutor – o ponto de formação – deve permanecer espacialmente estável. Qualquer desvio durante a aceleração, velocidade constante ou desaceleração da máquina resulta em sobreposição ou passo inconsistente, comprometendo a integridade e uniformidade do isolamento.
Métricas da Indústria
Passando dos conceitos para o desempenho mensurável, a indústria avalia os equipamentos de gravação com base em diversas métricas importantes. A tabela a seguir contrasta as capacidades dos sistemas tradicionais com as de soluções avançadas acionadas por servo, como a máquina de gravação servo vertical de camadas duplas/multicamadas com controle numérico.
| Métrica de desempenho | Equipamento de gravação tradicional/mecânica | Sistema avançado de gravação servo-acionado (por exemplo, solução da Newtopp) | Impacto na qualidade e produção de cabos |
| Controle de tensão | Freqüentemente mecânico ou em malha aberta; a tensão varia com o diâmetro e a velocidade do molinete. | Controle de campo de tensão contínuo e em malha fechada com cálculo e compensação em tempo real. | Elimina a intervenção manual, garante densidade uniforme da camada e evita defeitos causados por picos de tensão ou quedas. |
| Velocidade e rendimento | Limitado por ligações mecânicas; tempos de ciclo mais lentos. | O acionamento integrado do fuso de alta inércia permite um rendimento exponencialmente maior de material por unidade de tempo. | Aumenta drasticamente a capacidade de produção e a eficiência para requisitos de isolamento espesso ou de alto volume. |
| Precisão do caminho de quebra | Propenso a deriva devido a jogo mecânico e inércia. | O controlador de movimento programável garante desvio zero no ponto de formação da fita em todas as fases de movimento. | Garante perfeita relação de sobreposição e consistência geométrica, essenciais para cabos de alta frequência e miniaturizados. |
| Flexibilidade de Processo | Mudanças de ferramentas necessárias para diferentes condutores ou padrões de enrolamento; adaptabilidade limitada. | Topologia de arranjo inteligente permitindo definição 3D gratuita de parâmetros de largura/inclinação por meio de predefinição digital. | Permite trocas rápidas e acomoda uma vasta gama de configurações de fios convencionais e especiais sem trocas de hardware. |
| Automação e Inteligência | Configuração e monitoramento manuais são comuns. | Parâmetros predefinidos digitalmente, coordenação servo multieixo e mecanismos de compensação em tempo real. | Reduz a dependência das habilidades do operador, minimiza o erro humano e abre caminho para a integração em configurações inteligentes de fábrica |
Estabilidade através da coordenação
Um diagrama simplificado ajuda a visualizar um diferencial tecnológico importante. Os sistemas tradicionais muitas vezes tratam a alimentação do condutor e o movimento da cabeça da fita como fracamente acoplados, levando à instabilidade do caminho. Em contraste, um verdadeiro sistema de servo-gravação os trata como um sistema multieixo coordenado. O controlador de movimento sincroniza a rotação do condutor (eixo C), o deslocamento horizontal da cabeça de gravação (eixo X) e o posicionamento vertical em sistemas de camada dupla (eixo Y) em tempo real. Essa engrenagem eletrônica, combinada com o controle dinâmico de tensão, é o que trava o ponto de formação da fita no espaço, garantindo uma consistência de envoltório impecável, independentemente das mudanças de velocidade.
A trajetória que molda as futuras soluções de gravação
O setor de equipamentos de cabo não é estático. Várias tendências poderosas estão impulsionando a inovação e definindo os requisitos para máquinas da próxima geração:
-
O impulso para extrema precisão e miniaturização: À medida que os cabos para produtos eletrônicos de consumo, dispositivos médicos e robótica se tornam menores e mais complexos, a demanda por microprecisão em fitas está aumentando. Isso vai além da precisão mecânica e exige controle submilimétrico sobre o posicionamento e a tensão da fita, um domínio em que os sistemas servo avançados se destacam.
-
Integração e Fabricação Inteligente: Os equipamentos não são mais uma ilha isolada. A tendência é rumo a linhas de produção totalmente integradas e ricas em dados. As máquinas de gravação modernas devem oferecer protocolos de comunicação padrão (como EtherCAT ou Modbus), suportar monitoramento remoto e fornecer dados para análise de processos e manutenção preditiva.
-
Versatilidade e sustentabilidade dos materiais: Os fabricantes estão explorando novos materiais isolantes, muitas vezes desafiadores, para atender a classificações de temperatura mais altas, regulamentações ambientais ou metas de custo. Os equipamentos devem lidar com uma gama mais ampla de materiais de fita, desde polímeros clássicos até compósitos avançados, sem comprometer a qualidade da aplicação. Além disso, projetos energeticamente eficientes estão se tornando uma necessidade competitiva.
-
Demanda por agilidade operacional: Ciclos de vida curtos dos produtos e execuções de produção de alto mix e baixo volume exigem equipamentos que possam ser trocados rapidamente. A programabilidade e os recursos de predefinição digital das máquinas de gravação servo CNC atendem diretamente a essa necessidade, reduzindo o tempo de inatividade e expandindo os recursos flexíveis de fabricação de uma fábrica.
Essas tendências apontam coletivamente para um futuro onde a fita isolante será um processo totalmente digital, altamente adaptável e perfeitamente integrado. As bases tecnológicas da máquina de gravação servo vertical de camadas duplas/multicamadas com controle numérico — seu núcleo digital, servoprecisão e controle inteligente — estão precisamente alinhadas com este futuro, tornando-a não apenas uma ferramenta para hoje, mas uma plataforma para os desafios de fabricação de cabos de amanhã.
Perguntas frequentes (FAQ)
P: Que tipos de condutores sua Máquina de Gravação Servo Vertical pode suportar?
R: Nossa máquina foi projetada para oferecer adaptabilidade topológica excepcional. Ele pode processar com eficiência uma ampla variedade, desde condutores sólidos simples e únicos até condutores complexos ou paralelos, acomodando seus requisitos de envolvimento central contínuo em várias configurações.
P: Como o seu sistema mantém a tensão constante à medida que o diâmetro do rolo de fita diminui?
R: Empregamos um sofisticado módulo de detecção de tensão de circuito fechado e um mecanismo de compensação de cálculo em tempo real. Este sistema se ajusta dinamicamente às mudanças de inércia e diâmetro do carretel de fita, mantendo um campo de tensão constante durante toda a execução sem a necessidade de intervenção manual do operador, o que é uma limitação comum em sistemas mais simples.
P: Esta máquina pode produzir as sobreposições precisas e consistentes necessárias para cabos de alta frequência?
R: Absolutamente. O controlador de movimento programável predefine digitalmente a proporção exata de sobreposição da fita. Mais importante ainda, sua coordenação multieixo garante desvio zero nas coordenadas espaciais do ponto de formação da fita durante aceleração, velocidade constante e desaceleração. Essa estabilidade espacial é crítica para obter o isolamento perfeito e sem lacunas necessário para uma compatibilidade eletromagnética (EMC) ideal em fios de sinal de alta frequência.
P: Temos designs de cabos exclusivos com requisitos específicos de largura e passo. A personalização é possível?
R: Sim. Um recurso central da nossa máquina é sua topologia de arranjo inteligente. O sistema de enrolamento do tipo axial suporta a definição livre de parâmetros de largura e passo em três dimensões, permitindo que nossos engenheiros gerem uma matriz de arranjo precisa, adaptada para atender à bitola complexa do fio e às especificações de projeto.
