Máquina de torcer tipo planetário Manufacturer

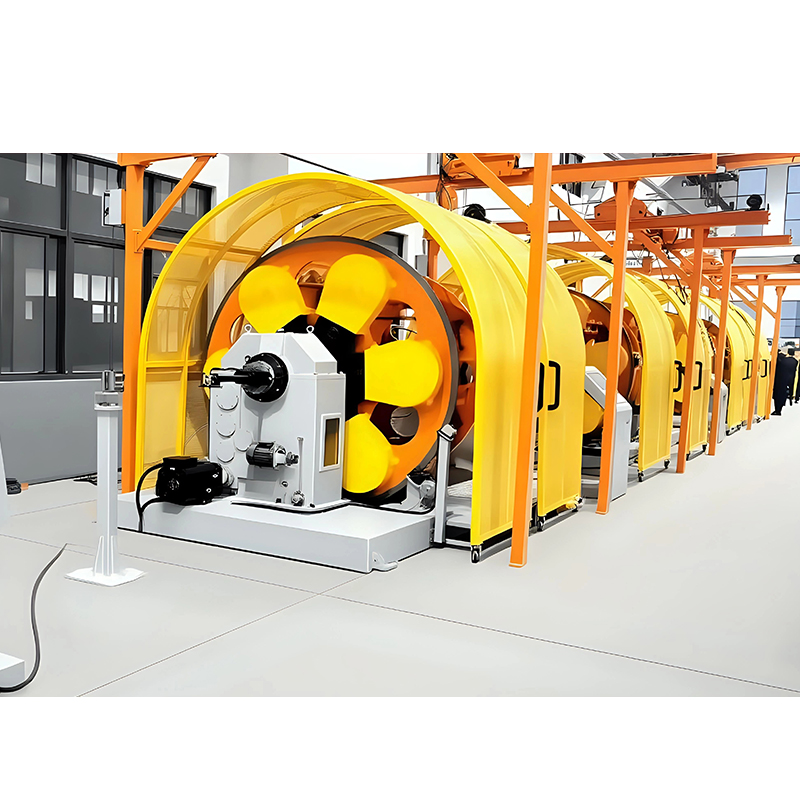

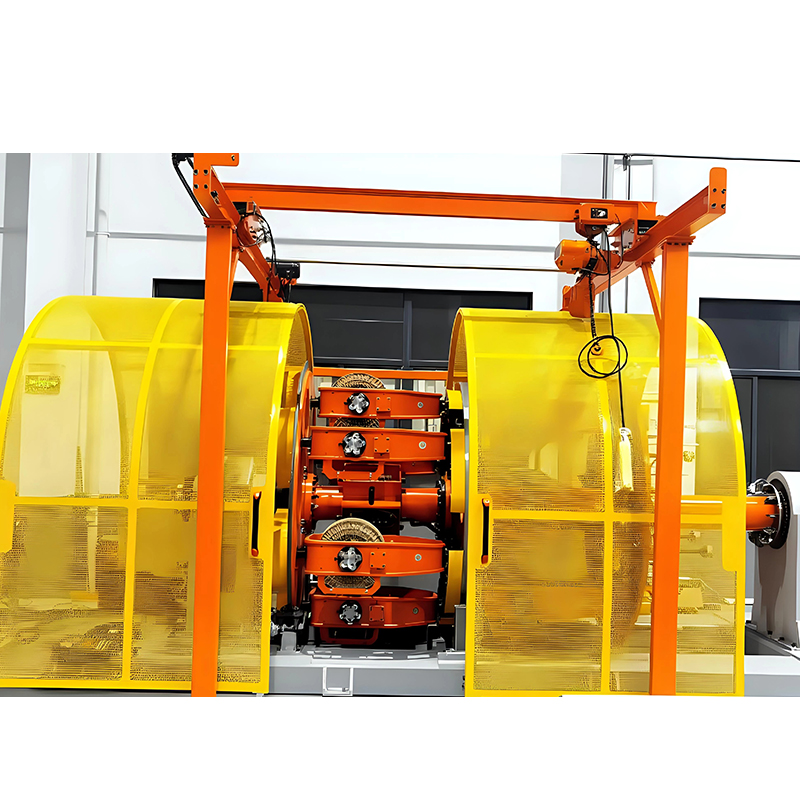

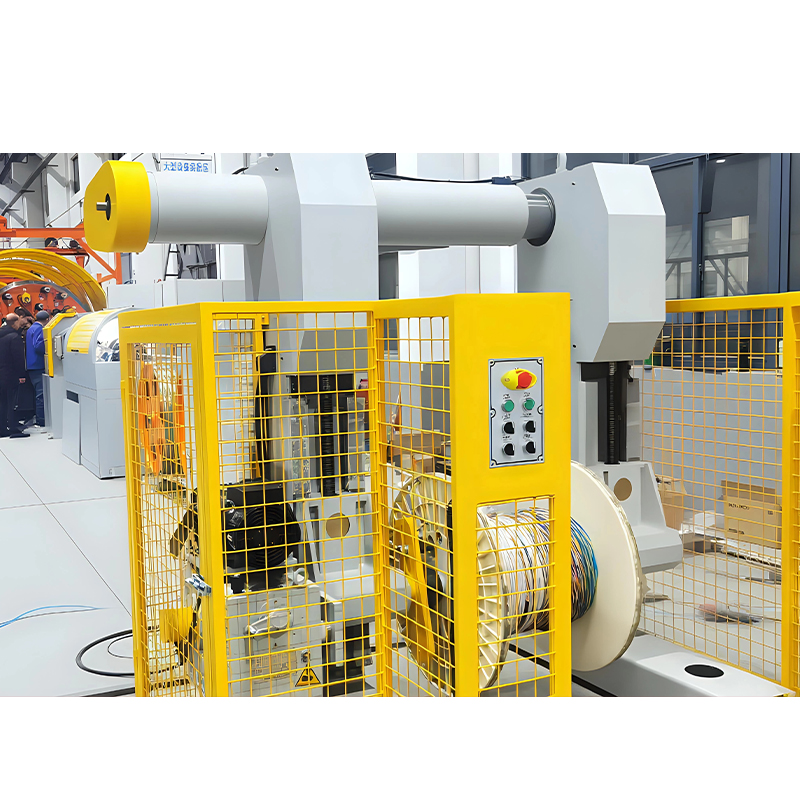

Máquina de torcer tipo planetário

A Máquina de Torção Planetária/Torção de Pares é uma máquina de cabeamento central projetada especificamente para a fabricação de cabos de precisão complexos e de alto desempenho. É particularmente adequado para cabos especiais que exigem padrões extremamente elevados de desempenho elétrico, resistência mecânica, flexibilidade e consistência.

■ Princípio do Movimento Coordenado com Precisão: Utilizando uma arquitetura única de movimento planetário, múltiplos núcleos (condutores ou elementos) giram e viajam de forma precisa e sincronizada em torno de um eixo central. Este projeto imita essencialmente o movimento orbital dos corpos celestes, garantindo simetria geométrica extremamente elevada e estabilidade estrutural durante o processo de encalhe.
■ Controle otimizado de tensão interna: Durante o torcimento em alta velocidade, esse mecanismo gerencia e minimiza efetivamente o torque residual dentro dos núcleos (reduzindo significativamente o efeito de torção). Isto é crucial para manter as propriedades físicas originais do núcleo, evitando deformações subsequentes e melhorando a flexibilidade geral e a vida útil a longo prazo do cabo.
■ Processo integrado e eficiente: As etapas críticas de torção e blindagem/proteção com envoltório duplo são concluídas com eficiência em um processo único e contínuo. Este design integrado não apenas melhora significativamente a eficiência da produção, mas também elimina possíveis flutuações de qualidade causadas por mudanças de processo, garantindo uniformidade, densidade e integração estreita da blindagem ou camada protetora com os fios trançados.
■ Atendendo a padrões de aplicação rigorosos: seus recursos de design e controle de processo o tornam a escolha ideal para a produção de cabos de última geração, como aqueles compatíveis com as especificações de transmissão de dados de alta velocidade USB 3.1, cabos de dispositivos médicos multinúcleos (que exigem biocompatibilidade e alta confiabilidade), cabos de corrente de arrasto sujeitos a flexão contínua (alta resistência à fadiga), cabos de alta corrente para novas estações de carregamento de energia (alta segurança elétrica e durabilidade) e cabos para componentes de interconexão de alta velocidade, como QSFP. Essas aplicações exigem invariavelmente isolamento elétrico quase perfeito, integridade de sinal, resistência mecânica e adaptabilidade ambiental.
■ Adaptação a estruturas de cabos complexas: A estrutura planetária demonstra excelente adaptabilidade e capacidade de processamento para configurações de cabos complexos, incluindo contagens de núcleos elevados, condutores de formato especial e estruturas de blindagem compostas (como trança dupla de folha de alumínio), garantindo a controlabilidade do processo e a consistência do produto mesmo em estruturas complexas.

Máquina de torcer tipo planetário
  • Máquina de torcer tipo planetário
  • Máquina de torcer tipo planetário
  • Máquina de torcer tipo planetário
  • Máquina de torcer tipo planetário
PRÉV: Máquina de torção simples tipo cantilever
PRÓXIMO: Nenhum próximo artigo
PARÂMETROS TÉCNICOS
ENTRE EM CONTATO CONOSCO
PRODUTOS RELACIONADOS
SOBRE NÓS
Precisão NewTopp Maquinaria Co. da precisão de Jiangsu NewTopp, Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
A Newtopp Precision é uma empresa nacional de alta tecnologia e obteve a certificação de qualidade ISO9001 e a certificação do sistema de gestão ambiental ISO14001. Cobrindo 50 acres, a empresa possui um centro independente de P&D, um centro de acabamento e uma cabine de pintura, integrando P&D, design, fabricação e vendas. Estamos empenhados em fornecer aos clientes produtos de alta qualidade e excelente serviço.
As a professional China Máquina de torcer tipo planetário Manufacturer and Máquina de torcer tipo planetário factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
CERTIFICAÇÃO HONORÁRIA
CERTIFICADO
ÚLTIMAS ATUALIZAÇÕES
O QUE HÁ DE NOTÍCIAS
INDÚSTRIA CONHECIMENTO

O Máquina de torção planetária/par serve como equipamento principal para a fabricação de cabos de precisão complexos e de alto desempenho. Ele foi projetado especificamente para a produção de cabos especiais que exigem padrões extremamente elevados de desempenho elétrico, resistência mecânica, flexibilidade e consistência. Este equipamento opera com base em um princípio de movimento coordenado de precisão, permitindo que múltiplos núcleos girem e se desloquem de forma precisa e sincronizada em torno de um eixo central, imitando o movimento orbital celestial para garantir simetria geométrica ideal e estabilidade estrutural durante o processo de torcimento. A Máquina Torcedora Planetária controla efetivamente a tensão residual interna dentro dos núcleos durante o torço de alta velocidade, preservando as propriedades físicas originais do fio, e completa o torço junto com a blindagem/envolvimento de proteção de dupla camada através de um processo contínuo integrado, melhorando significativamente a eficiência da produção e a uniformidade do produto.

Princípios Técnicos Fundamentais

Arquitetura de Movimento Planetário: Utiliza um sistema exclusivo de transmissão de engrenagem planetária, permitindo que múltiplas unidades de compensação realizem revolução composta em torno do eixo central de compensação junto com sua própria rotação, alcançando controle preciso do comprimento de torção e equilíbrio de tensão.

Mecanismo de otimização de tensão: Emprega tecnologia de compensação de torque reverso para neutralizar ativamente a tensão de torção durante o torcimento, minimizando a tendência de retorno elástico do fio para garantir estabilidade dimensional e confiabilidade de serviço de longo prazo do cabo acabado.

Módulo de Processo Integrado: Combina processos de torção, envolvimento de blindagem (trança de folha) e fita em um único fluxo contínuo, eliminando flutuações de qualidade causadas por transições de processo e garantindo adesão firme e densidade uniforme da camada de blindagem ao núcleo do cabo.

Áreas de aplicação típicas

Cabos de transmissão de dados de alta velocidade: Produz cabos de dados compatíveis com USB 3.1, Thunderbolt, QSFP e outros padrões de interconexão de alta velocidade, garantindo integridade de sinal e baixa diafonia.

Cabos especializados para dispositivos médicos: Fabrica cabos multinúcleos para equipamentos de diagnóstico médico, atendendo aos requisitos de biocompatibilidade e garantindo alta confiabilidade em ambientes médicos complexos.

Cabos de aplicação dinâmica: Projetados especificamente para sistemas transportadores de cabos e cabos de juntas robóticas, oferecendo excelente resistência à fadiga por flexão e tolerância a tensões mecânicas.

Novos cabos de alta corrente de energia: Produz cabos de alta corrente para estações de carregamento de veículos elétricos e sistemas de armazenamento de energia, atendendo aos requisitos de segurança elétrica e durabilidade em ambientes de alta temperatura.

Cabos de Estrutura Composta Especial: Lidam com estruturas complexas, como altas contagens de núcleos, condutores com formato especial e blindagem composta (trança de folha dupla de camada), garantindo a controlabilidade do processo e a consistência do produto.

Comparação de tipos de equipamentos

Tipo de equipamento Princípio de funcionamento Estrutura de Cabo Adequada Contagem máxima de núcleos Velocidade de encalhe Características do aplicativo
Strander Planetário de Gaiola Acionamento por engrenagem planetária, rotação geral Cabos de alimentação, cabos de controle 7-61 núcleos Velocidade média-alta Estrutura robusta, adequada para torcedores de grandes seções transversais
Tornadeira Tubular Rotação do tubo, recompensas estacionárias Cabos de comunicação, Cabos de dados 1-30 núcleos Alta velocidade Pegada compacta, fácil troca de medidor
Strander de alta velocidade Princípio de torção única, rotação do arco Fios eletrônicos, fios automotivos 1-7 núcleos Velocidade ultra-alta Alta eficiência de produção, adequada para fios finos
Twister de par de torção traseira Torção ativa para trás, rastreamento síncrono Cabos de pares de alta velocidade, pares diferenciais 2 núcleos Alta velocidade Reversão completa da torção, excelente desempenho de transmissão de sinal


Guia de manutenção profissional


Pontos de manutenção de rotina:

  1. Verifique regularmente o nível de óleo e a contaminação do óleo da caixa de engrenagens planetárias; testes de amostra recomendados a cada 500 horas de operação.

  2. A calibração do sistema de controle de tensão deve ser realizada mensalmente, garantindo que o erro de tensão nas unidades de compensação seja <±5%.

  3. Limpeza semanal e inspeção de desgaste das polias e polias guia para evitar arranhões na superfície do fio.


Gerenciamento do ciclo de vida de componentes críticos:

  • Conjunto de engrenagens planetárias: Inspeção profissional recomendada a cada 15.000 horas de operação.

  • Rolamentos do Eixo: Verifique a folga a cada 10.000 horas; substituição planejada em 24.000 horas.

  • Servo Drives: Testes abrangentes de desempenho e atualização de firmware a cada 5 anos.


Medidas de retenção de precisão:

  • Verificação trimestral da precisão do comprimento da torção usando instrumentos de medição a laser.

  • Correção de balanceamento dinâmico semestral para toda a máquina para reduzir a vibração durante operação em alta velocidade.

  • Revisão anual para verificar as folgas de montagem e o alinhamento de todas as peças móveis.


Perguntas técnicas frequentes

Q1: Quais são as principais diferenças entre uma máquina de torcer planetária e um equipamento de torcer tradicional?
R: O Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

Q2: Como escolher o tipo apropriado de equipamento de torcimento?
R: O selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

Q3: Como é avaliada a capacidade de produção dos equipamentos?
R: A capacidade real depende de fatores como contagem de núcleos, comprimento de torção e diâmetro do fio. Por exemplo, com a máquina de torção planetária Newtopp Precision NP-500 produzindo um cabo 18AWG de 7 núcleos, a velocidade máxima pode chegar a 60 m/min, com uma capacidade teórica de 24 horas de aproximadamente 86.400 metros.

Q4: Qual é a capacidade de atualização e expansão do equipamento?
R: As modernas máquinas de torcer planetárias apresentam design modular, permitindo a expansão funcional adicionando unidades de compensação, integrando módulos de inspeção em linha ou atualizando sistemas de controle. Os equipamentos Newtopp Precision suportam atualizações de configurações básicas para linhas de produção inteligentes totalmente automatizadas.
