Cabos flexíveis industriais (linha de braço robótico, linha de corrente de arrasto)

Processo de Extrusão

Recomendado: Extrusora de fio central de 60 mm e 25 mm

Processo de montagem

1. Torção única recomendada: Torção única cantilever de 1000mm

2. Cabeamento recomendado: Máquina de torcer gaiola de 400 mm-500 mm

Processo de extrusão de bainha externa

Recomendado: Extrusora de bainha externa de 70mm

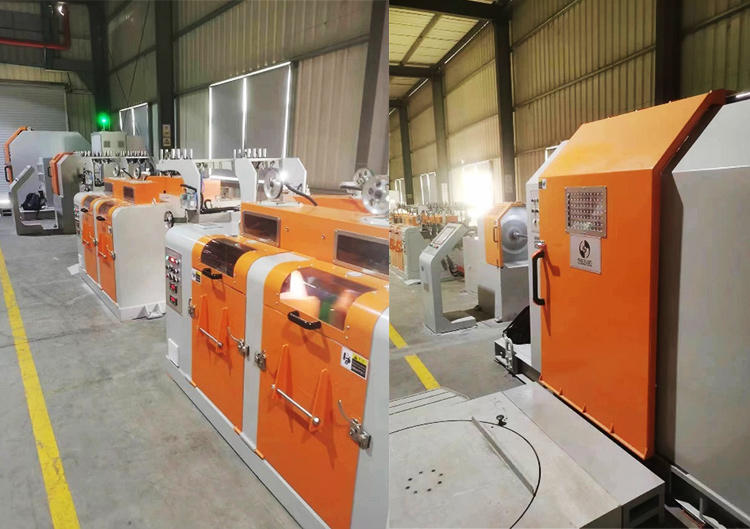

Linha Industrial - Processo de Extrusão

Aplicações:

Adequado para extrusão em alta velocidade de isolamento de tira de isolamento de condutor de camada única.

Recursos:

1. Ampla gama de aplicações
2. Alta capacidade de produção
3. Alta qualidade
4. Controle de temperatura estável
5. Operação fácil
6. Pegada pequena

Processo de encalhe cantilever de 1000 mm

Aplicações:

Adequado para encordoamento multifilar de cabos industriais (linhas de corrente de arrasto, cabos de robôs, etc.), cabos de dados e cabos de alimentação.

Recursos:

1. Ampla gama de aplicações
2. Alto rendimento
3. Tensão estável
4. Passo de torção preciso

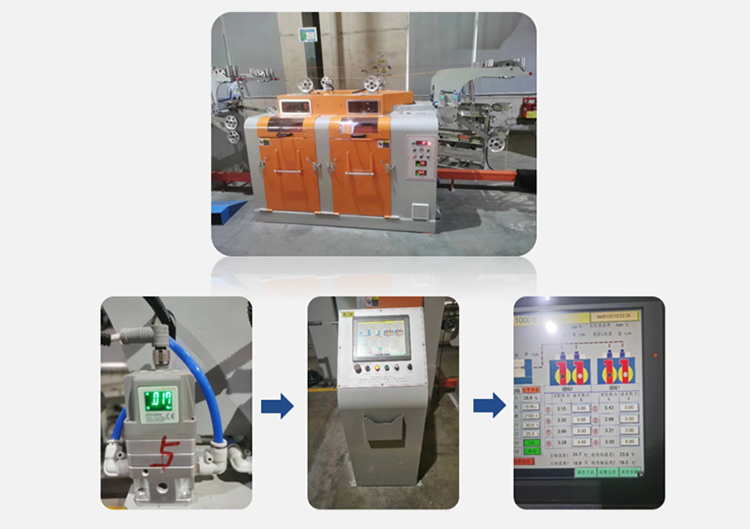

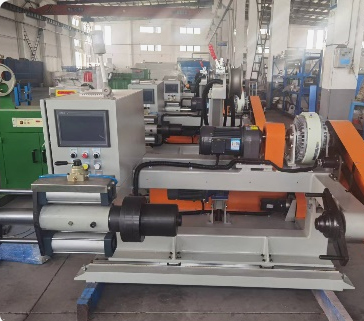

Estrutura de desenrolamento e desbobinamento do guincho cantilever

Principais tecnologias:

✔ Alta eficiência, velocidade de desenrolamento de 500 rpm.
✔ Desenrolamento e compensação alimentados.
✔ Ajuste proporcional da tensão da válvula, controle do painel de controle industrial e fácil operação.

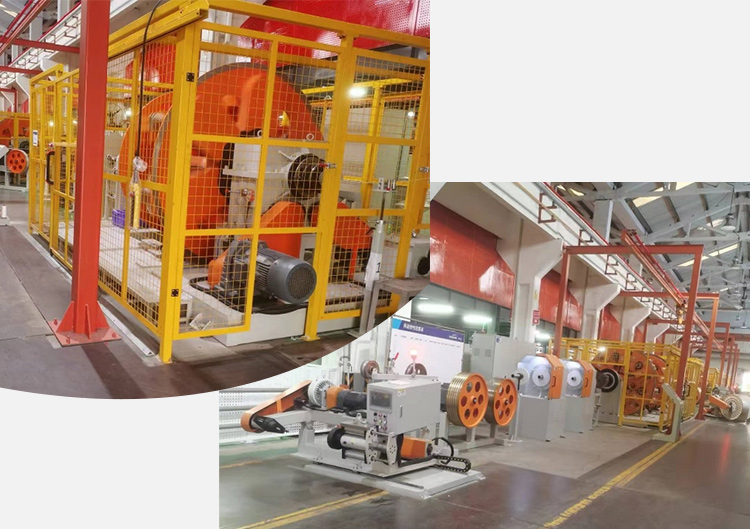

Máquina enroladora de gaiola de 400 mm-500 mm (processo combinado)

Aplicações:

Adequado para processar cabos industriais padrão especiais de alta exigência em feixes.

Recursos:

1. Alimentação de fio ativa, monitoramento do módulo de tensão em tempo real e controle de feedback de circuito fechado.
2. Passo eletrônico, passo infinitamente ajustável e preciso.
3. A ocular elétrica sincroniza com a operação da unidade principal, reduzindo o atrito.
4. O enrolamento do tipo eixo garante um desempenho estável do fio.
5. Controle inteligente, desligamento de alarme.
6. Fácil instalação, sem necessidade de fundação.

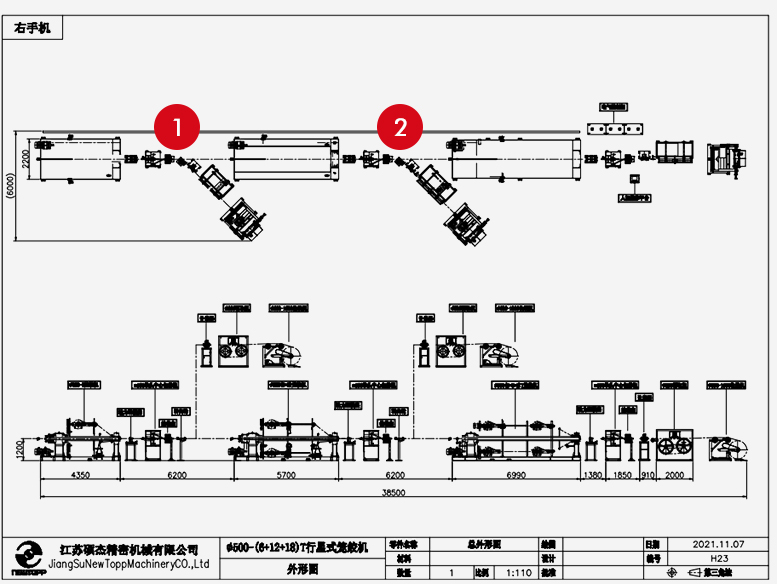

Molinete de gaiola - desenhos de projeto

Recursos:

Modo 1 : 1 6 12 18, 36 cabeças de operação integrada

Modo 2 : 6 cabeças, 12 cabeças, 18 cabeças, três guinchos de gaiola independentes podem operar.

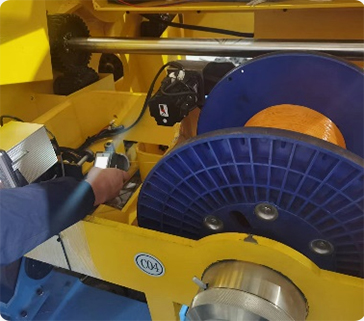

Descontraindo

Use um servo motor de 2kW para acionar o carretel de fio para desenrolamento ativo. Um módulo de tensão inteligente
monitora a tensão em tempo real, permitindo um sistema de circuito fechado que mantém consistentemente equilibrado,
tensão estável.

Coleta de fios

É utilizado um sistema de tomada de energia tipo carretel, equipado com um PLC separado e um painel de controle industrial.
Pode operar de forma independente ou em conjunto com a unidade principal, oferecendo uma operação conveniente.
O servo motor controla o movimento esquerdo e direito da bobina de fio, permitindo um ajuste preciso
do espaçamento e largura da bobina.

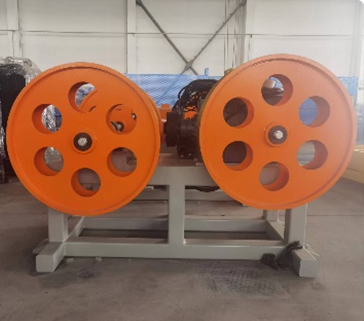

Aceitação

É utilizado o recolhimento de roda dupla, com configurações digitais diretas por meio de uma tela sensível ao toque. O passo do fio é ilimitado.
Um motor redutor de 5KW e controle do conversor de frequência, juntamente com polias de correia síncronas, garantem absolutamente
passo preciso e estável do fio, controlando a velocidade de enrolamento e a bobinadeira de gaiola
posição direcional.

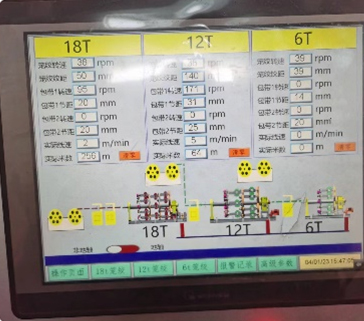

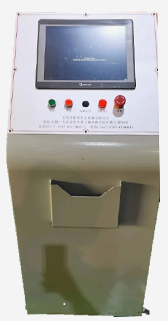

Painel de operação

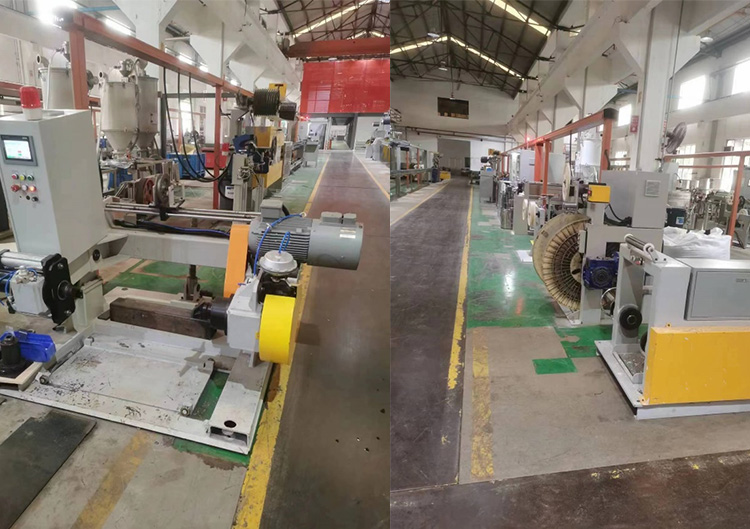

Processo de extrusão da bainha externa:

Recomendado:

extrusora de bainha externa de 70 mm

Aplicações:

Adequado para extrusão da bainha externa de cabos industriais, cabos de dados,
cabos de comunicação, cabos de alta frequência, etc.
