Uso: Adequado para compensação de torção traseira e torção de pares de torção nua de fios de núcleo de isolamento de cabos de dados, como Cat-5, Cat-5e, Cat-6 e HDMI 2.1, etc.
Recurso: Torça para trás antes de torcer o par e reduza os danos ao fio durante o processo de torção. Máquinas de torção reversa e torção de pares trabalhavam juntas.

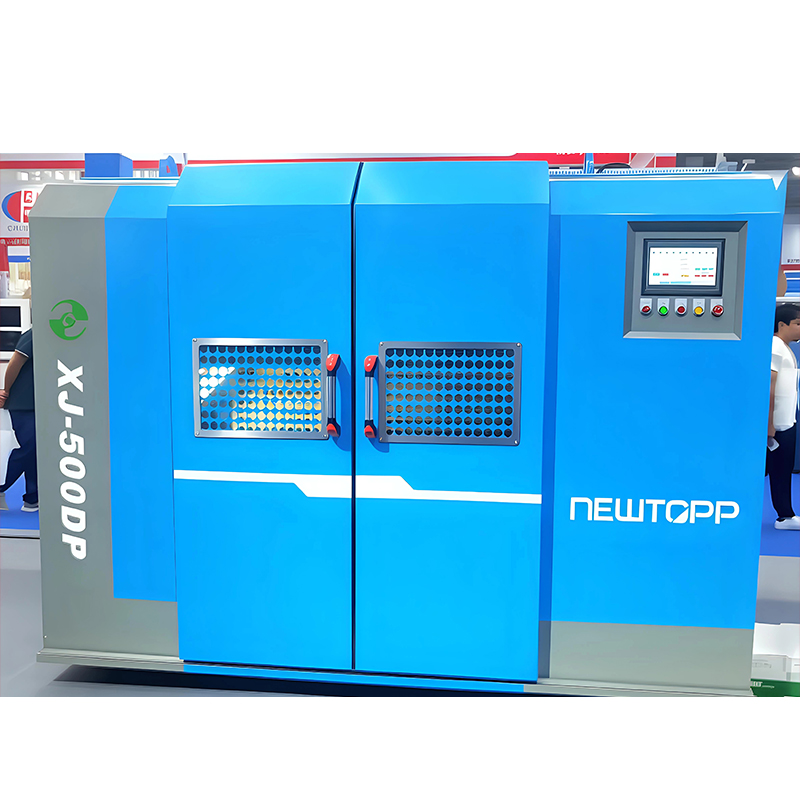

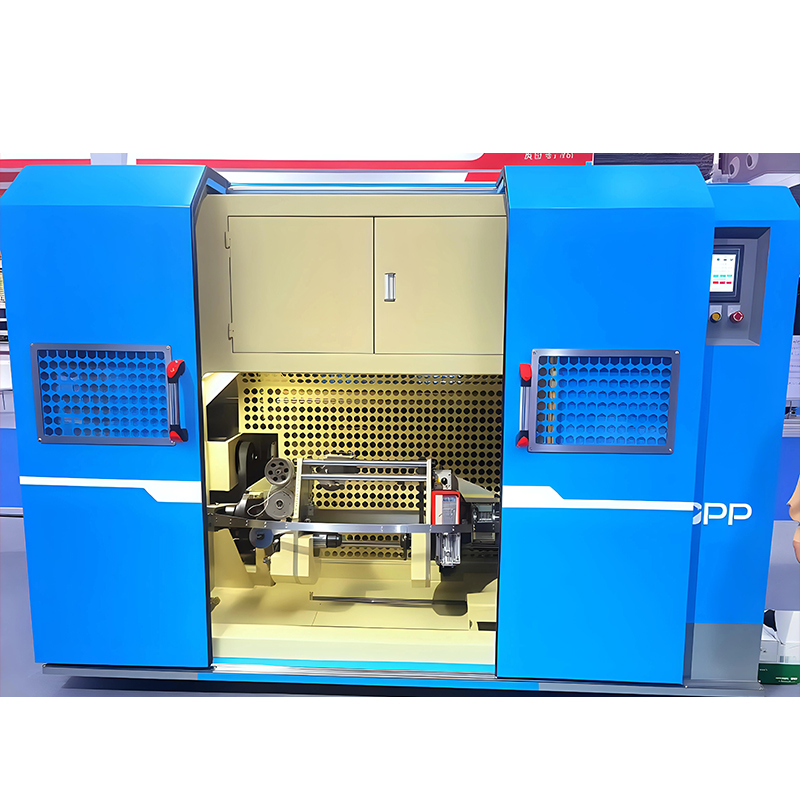

Partes principais: Φ500 Máquina de torção reversa ativa e máquina de torção de pares Φ500
O Máquina de torcer pares de torção traseira tipo horizontal/vertical é um equipamento essencial na fabricação de cabos de dados de alta tecnologia. Ele é projetado especificamente para o desenrolamento de torção reversa e o encordoamento de pares de torção nua de fios de núcleo isolados usados em cabos de dados de precisão, como Cat-5, Cat-5e, Cat-6 e HDMI 2.1. O núcleo desta máquina está em seu modo operacional sinérgico "primeiro torção para trás e depois torção de par", que reduz efetivamente a tensão e os danos do fio durante o processo de torção. Isto garante a estabilidade e consistência do desempenho elétrico dos pares de fios, formando a base para a produção de cabos de transmissão de dados de alto desempenho e baixa latência.
Como um componente-chave dentro da matriz de produtos de equipamentos de cabos da Jiangsu Newtopp Precision Machinery Co., Ltd., esta Máquina Torcedora de Pares com Torção Traseira incorpora mais de uma década de experiência em P&D na área de fabricação de máquinas de alta precisão, refletindo nossa busca consistente pela filosofia de engenharia de "precisão, eficiência e confiabilidade".
Análise aprofundada de princípios técnicos

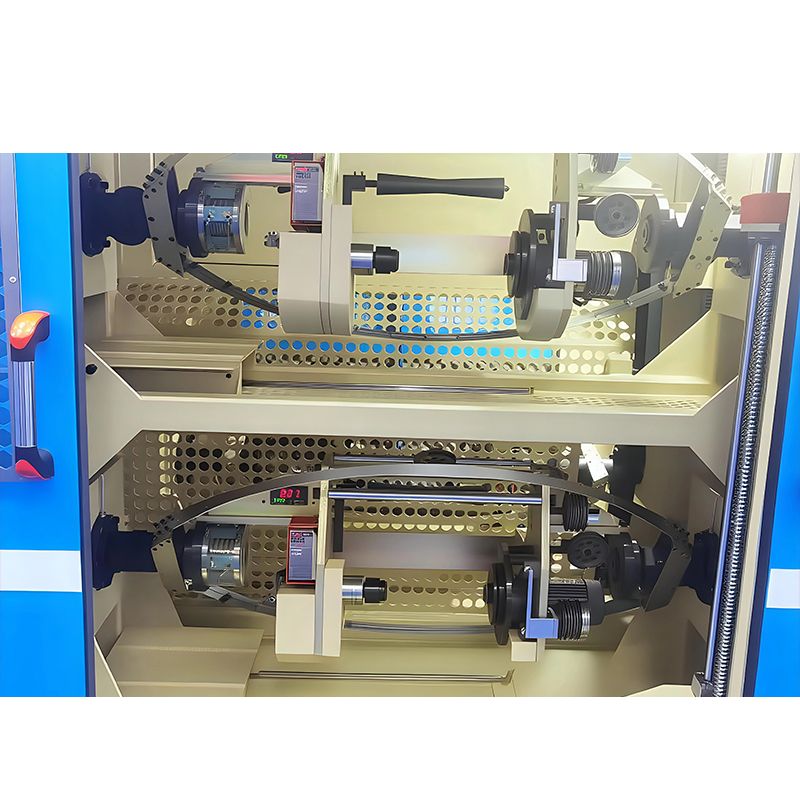

O equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Este processo minimiza problemas como microdanos à camada de isolamento e alterações na taxa de alongamento do condutor causadas pelo acúmulo de torque no encordoamento de pares tradicionais, melhorando significativamente os principais parâmetros de desempenho elétrico do par de fios, incluindo perda de retorno e diafonia próxima (NEXT).
Casos de aplicação típicos
| Tipo de cabo | Descrição do aplicativo | Requisito de desempenho para a máquina de torcer pares de torção traseira |
|---|---|---|
| Cat-6/6A | Ethernet Gigabit/10 Gigabit | Requer precisão e consistência de torção extremamente altas para garantir desempenho de transmissão em frequências de 250 MHz e superiores. O processo de torção reversa reduz defeitos, garantindo a conformidade do canal. |
| HDMI 2.1 | Transmissão de áudio e vídeo de ultra-alta definição | Suporta altas velocidades de até 48 Gbps, exigindo rigorosa simetria de pares e integridade de sinal. O equipamento garante encordoamento uniforme dos pares e baixo dano. |
| Cabos de dados especializados de alta velocidade | Data Center, conexões internas do servidor | Freqüentemente, devem atender a requisitos mais rígidos de impedância e atenuação. A estabilidade e alta precisão da máquina garantem a produção em lote de produtos qualificados. |
Aproveitando a força de P&D de uma empresa nacional de alta tecnologia, a Newtopp Precision projeta a máquina de torção de par de torção traseira para atender totalmente aos rigorosos requisitos das aplicações de ponta mencionadas acima para a fabricação de fios fundamentais.
Manutenção e Suporte Técnico
Para garantir que a máquina de torção de par de torção traseira do tipo horizontal/vertical mantenha a precisão e a estabilidade ideais a longo prazo, a Newtopp recomenda seguir as seguintes diretrizes de manutenção:
Inspeção Diária: Verifique a pressão dos componentes pneumáticos, a resposta do sistema de tensão, o aumento da temperatura do rolamento principal e qualquer vibração anormal.
Manutenção regular: reabasteça a graxa especificada para componentes rotativos (por exemplo, rolamentos de torção reversa, rolamentos de arco torcido) de acordo com o cronograma, limpe os sensores fotoelétricos e inspecione e aperte todas as conexões elétricas.
Calibração de precisão: Calibre periodicamente o ângulo de torção reversa e o passo de torção usando instrumentos profissionais. Este serviço pode ser fornecido pelos engenheiros profissionais da Newtopp.
A Newtopp Precision garante a qualidade de cada máquina entregue através de seu Sistema de Gestão de Qualidade ISO9001. Apoiados por um sistema de serviços de cadeia completa que abrange P&D, fabricação e vendas, oferecemos aos clientes suporte abrangente que vai desde instalação e comissionamento, treinamento de operadores até assistência técnica vitalícia.
Perguntas frequentes (FAQ)
P: Por que a etapa de “torção reversa” é necessária na fabricação de pares de cabos de dados?
R: A torção reversa é empregada para eliminar a tensão rotacional acumulada no fio central isolado durante o processo de desbobinamento. Sem torção reversa, o encordoamento direto do par faria com que esse estresse levasse à microdeformação da estrutura interna do fio, impactando severamente a estabilidade da impedância característica e dos indicadores de diafonia durante a transmissão do sinal de alta frequência. Isso torna difícil para o cabo passar em testes de alto padrão, como Cat-6/HDMI 2.1.
P: Quais são as vantagens específicas da máquina de torcer pares Back-Twist da Newtopp em comparação com as geminadoras de pares comuns?
R: O core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
P: Quais são os principais fatores a serem considerados ao escolher entre os tipos Horizontal e Vertical?
R: O primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
P: O equipamento pode acomodar a produção de fios centrais com especificações diferentes (por exemplo, diâmetro, comprimento de torção)?
R: Sim. A máquina de torcer pares Back-Twist da Newtopp foi projetada para oferecer boa versatilidade. A produção pode ser alternada rapidamente entre diferentes especificações de pares de fios alterando o carretel de desbobinamento, ajustando o tensor e modificando os parâmetros de torção (como velocidade, passo, etc.) na tela sensível ao toque. Fornecemos manuais de operação detalhados e orientações para configuração de parâmetros.
P: Como fabricante do equipamento, como a Newtopp garante a operação estável da máquina a longo prazo?
R: Em primeiro lugar, os componentes principais, como o fuso principal, os rolamentos e os sistemas servo, são provenientes de marcas de renome internacional. Em segundo lugar, possuímos um centro de P&D independente e um centro de acabamento, permitindo a usinagem interna de precisão de peças estruturais importantes para garantir a qualidade fundamental. Por fim, oferecemos suporte pós-venda abrangente, incluindo diagnóstico remoto, fornecimento de peças de reposição e acompanhamento regular, garantindo que as linhas de produção de nossos clientes operem de forma contínua e eficiente. Nosso Sistema de Gestão Ambiental ISO14001 também nos compromete a praticar a responsabilidade ambiental na fabricação e manutenção de equipamentos.
