Escolhendo o certo máquina de torcer fio determina a qualidade, flexibilidade e capacidade de transporte de corrente de cada condutor trançado produzido em suas instalações. Um máquina de torcer fio torce fios de metal individuais em um feixe uniforme e a seleção do tipo de máquina ideal – seja um Buncher de torção dupla, um torcedor planetário ou um torcedor de gaiola rígida – impacta diretamente a velocidade de produção, a taxa de refugo e o custo operacional de longo prazo. Este guia fornece uma visão baseada em evidências de como essas máquinas funcionam, compara os principais tipos com dados de desempenho e responde às perguntas mais urgentes enfrentadas pelos fabricantes de cabos e engenheiros elétricos.

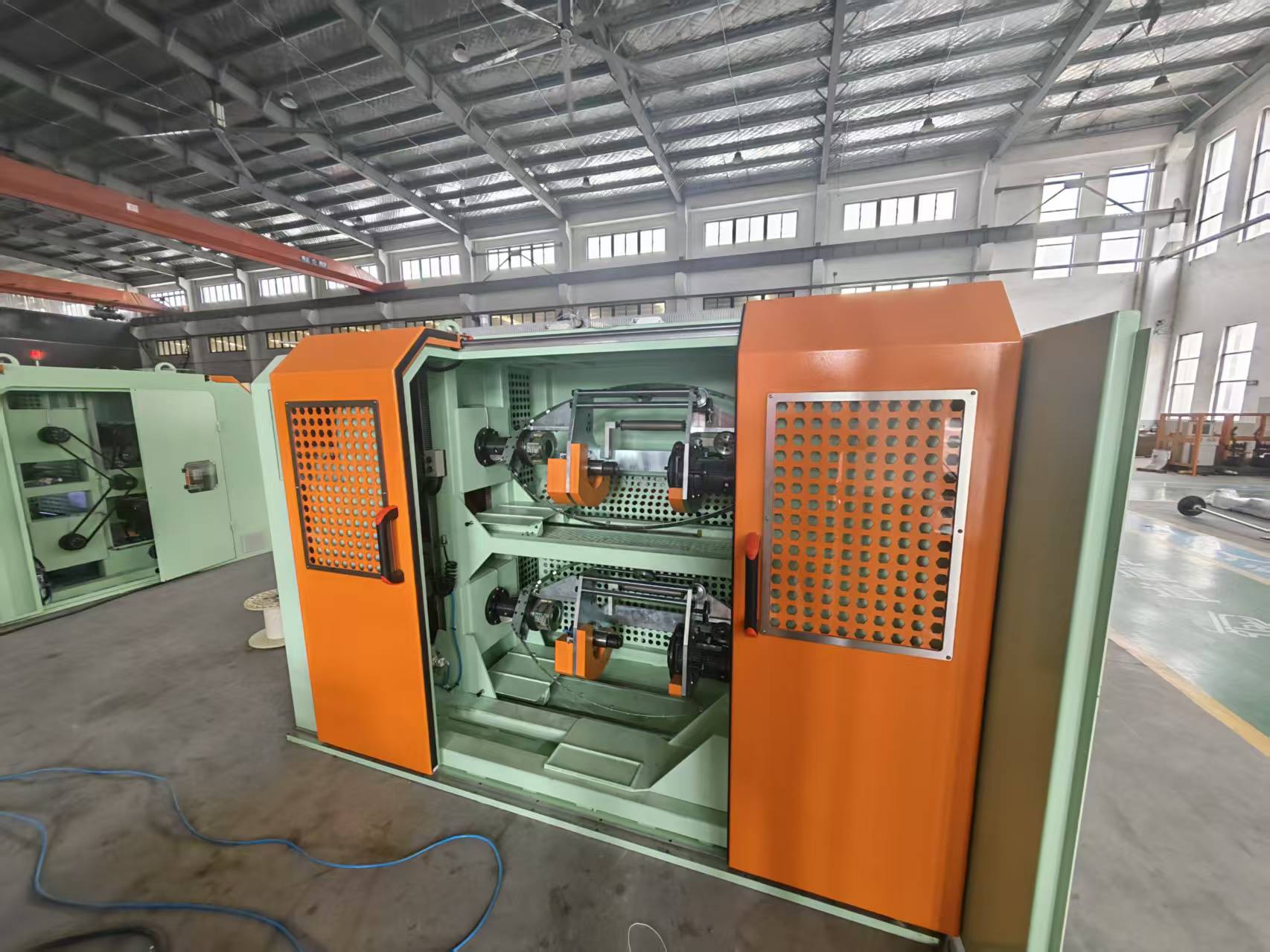

O que é uma máquina de torcer fios?
Uma máquina de torcer fios é a peça principal do equipamento que une vários fios únicos em um condutor trançado coeso com propriedades mecânicas e elétricas superiores. Ao contrário de um condutor sólido, um condutor trançado oferece flexibilidade e resistência dramaticamente maiores à falha por fadiga, razão pela qual padrões internacionais como a IEC 60228 classificam os condutores por sua classe de trançamento. A máquina alimenta fios individuais a partir de carretéis desbobinadores, alinha-os através de uma placa de assentamento ou cone de ponta e aplica uma torção controlada para formar camadas de fios enrolados helicoidalmente em torno de um núcleo central.
Moderno máquina de torcer fios lidar com seções transversais de condutores de 0,05 mm² (para cabos médicos ultrafinos) a mais de 1000 mm² (para linhas de transmissão de energia). De acordo com dados publicados pelo Grupo CRU em 2025, o mercado global de condutores trançados de cobre e alumínio está crescendo 3,2% ao ano, impulsionado pela expansão dos veículos elétricos e das energias renováveis. Este crescimento levou os fabricantes a adotarem soluções mais rápidas e precisas máquina de torcer fios capaz de manter tolerâncias de comprimento de torção dentro de ±1% em velocidades de linha superiores a 200 metros por minuto.

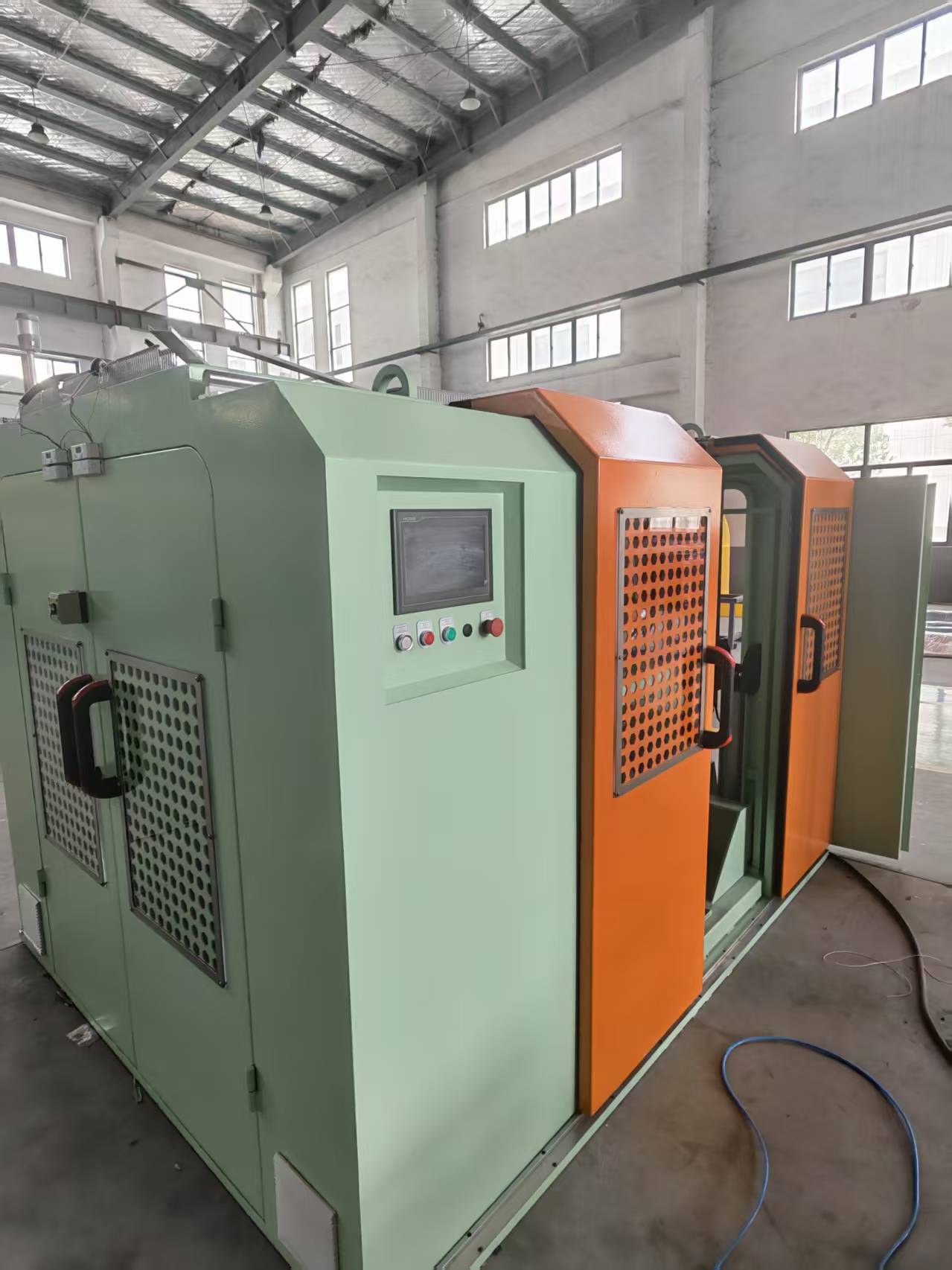

Como funciona uma máquina de torcer fios
O princípio operacional fundamental de uma máquina de torcer fios envolve girar um conjunto de elementos transportadores de fios em torno de um eixo longitudinal enquanto puxa os fios montados através de uma matriz de fechamento a uma taxa precisamente controlada. A relação entre a velocidade de rotação (torções por minuto) e a velocidade de enrolamento linear define o comprimento de torção, que é a distância necessária para que um fio complete uma hélice de 360 graus em torno do núcleo. Um comprimento de torção mais curto produz um condutor mais flexível, mas com resistência ligeiramente maior, enquanto um comprimento de torção mais longo maximiza a condutividade e a resistência à tração.
Dependendo do projeto do máquina de torcer fio , o movimento de torção pode ser transmitido por um arco giratório (em máquinas de torção dupla), uma gaiola giratória (em torcedores rígidos) ou bobinas giratórias individualmente (em torcedores planetários). Todos os tipos compartilham um requisito comum: os fios individuais devem permanecer sob tensão controlada para evitar emaranhados e garantir uma geometria consistente dos fios. Todo o processo é monitorado por um controlador lógico programável (CLP) que ajusta a velocidade e a tensão do motor em tempo real. Dados da indústria mostram que o controle digital de tensão pode reduzir o desperdício causado por quebras de fio em até 45% em comparação com sistemas puramente mecânicos.

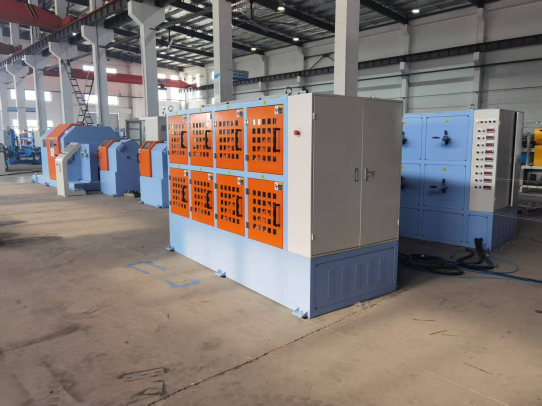

Principais tipos de máquinas de torcer fios: uma comparação detalhada
Nenhum projeto de máquina de torcer fio único se adapta a todos os cenários de produção; cada tipo de máquina tem como alvo uma faixa específica de tamanho de condutor, volume de produção e requisitos de precisão de comprimento de torção. A tabela abaixo contrasta cinco configurações amplamente utilizadas, permitindo uma avaliação direta e baseada em dados.
| Tipo de máquina | Método de torção | Faixa do Condutor (mm²) | Velocidade máxima da linha (m/min) | Precisão típica do comprimento da torção | Aplicação Primária |
|---|---|---|---|---|---|
| Buncher de torção dupla | Arco giratório, duas voltas por revolução | 0,05 – 16 | Até 300 | ±2% | Fio automotivo, cabos flexíveis |
| Encalhador Planetário | Rotação individual da bobina, sem torção no eixo do fio | 10 – 630 | Até 80 | ±0,5% | Cabos de potência, condutores compactados |
| Strander de gaiola rígida | A gaiola fixa gira como uma unidade | 16 – 1200 | Até 60 | ±1% | Linhas de transmissão aéreas |
| Torcedor de torção única | Uma torção por revolução de absorção | 0,5 – 50 | Até 150 | ±1,5% | Cabos de controle, média tensão |
| Tornadeira Tubular | Os fios passam por um tubo giratório | 0,2 – 95 | Até 200 | ±1% | Cabo de instrumentação, fio blindado |

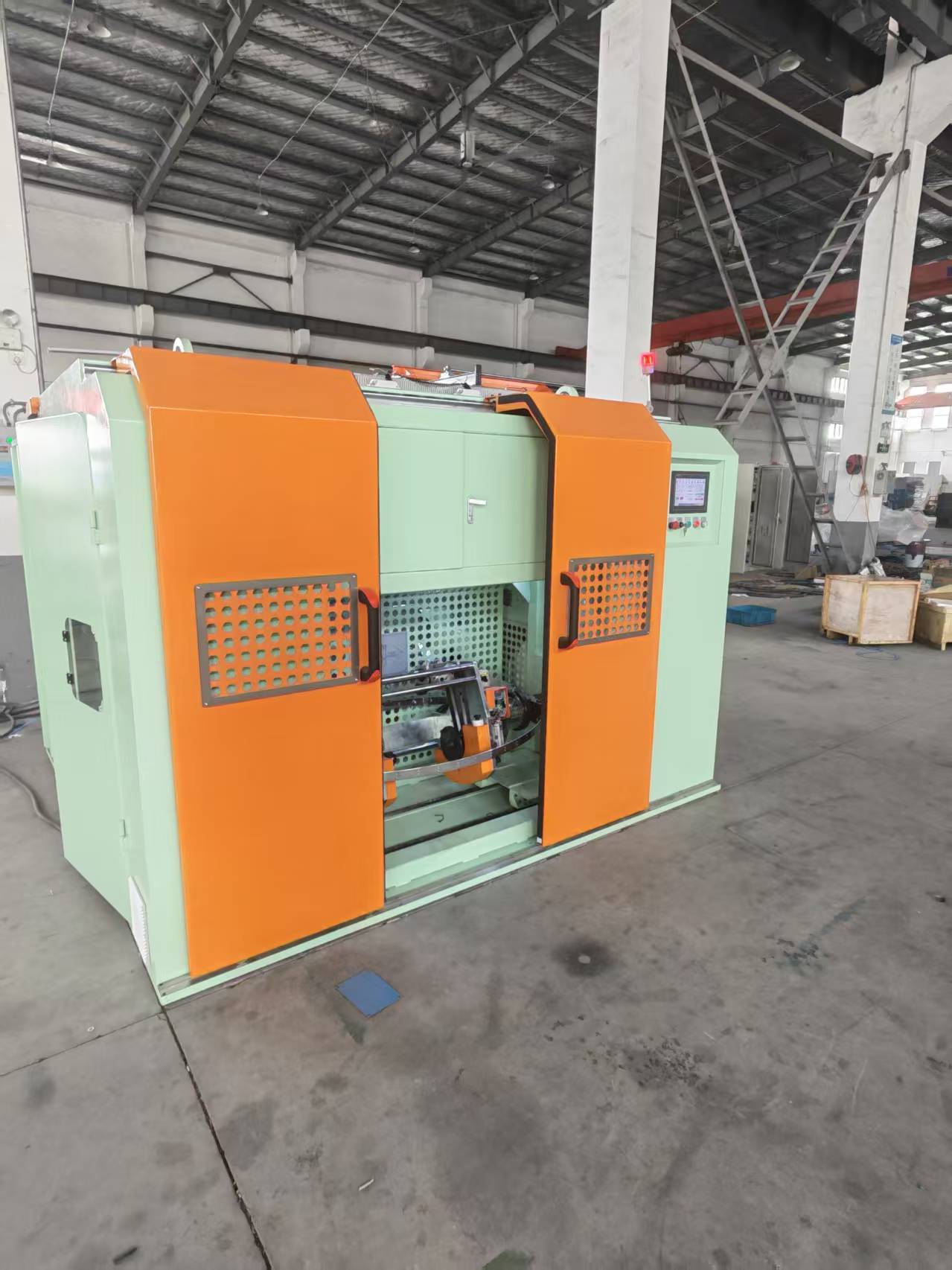

Os Bunchers de torção dupla dominam a produção em alta velocidade de condutores de fios finos, enquanto os Torcedores planetários são insubstituíveis para condutores unilay e compactados que exigem torção zero em fios individuais. A seleção de um máquina de torcer fio também deve considerar o número de bobinas: um torcedor planetário de 630 mm normalmente acomoda 6, 12, 18 ou 24 bobinas, determinando diretamente o número máximo de fios em uma camada.
Fatores-chave para selecionar uma máquina de torcer fio
Sua máquina de torcer fio ideal é definida por cinco variáveis mensuráveis: seção transversal do condutor, comprimento de torção desejado, volume de produção, tipo de material e necessidade de torção concêntrica ou agrupada. Uma avaliação sistemática seguindo a sequência abaixo ajudará você a evitar erros dispendiosos de excesso de especificação ou de subcapacidade.
- Defina a especificação do condutor. Identifique o tamanho do condutor acabado (mm² ou AWG), o número de fios individuais e o diâmetro do fio. Por exemplo, um condutor flexível Classe 5 de acordo com a IEC 60228 requer uma contagem de fios e um diâmetro específicos que determinam o número mínimo de bobinas no máquina de torcer fio .
- Determine o comprimento e a direção de assentamento necessários. Um torcedor planetário pode manter um comprimento de torção tão curto quanto 8 vezes o diâmetro do condutor sem danificar os fios, enquanto um Buncher de dupla torção funciona melhor com relações de torção de 10:1 a 20:1. A direção de assentamento (S ou Z) é definida eletronicamente nas máquinas modernas.
- Calcule a produção alvo em quilogramas por hora. Para um Buncher de torção dupla produzindo fio trançado de 1,5 mm² a 250 m/min, a produção pode chegar a aproximadamente 45 kg/h. Use este valor para garantir o máquina de torcer fio pode atender à capacidade da sua carteira de pedidos.
- Avalie a compatibilidade do material. Condutores de cobre, alumínio e estanhados requerem materiais específicos de arco ou rolo para evitar danos à superfície. O encordoamento de alumínio, por exemplo, se beneficia de guias revestidas de cerâmica para reduzir o acúmulo de pó de óxido.
- Avalie a automação e o tempo de mudança. Máquinas com carregamento automático de bobinas e medição do comprimento da camada a laser podem reduzir o tempo de troca de 45 minutos para menos de 10 minutos, uma vantagem crítica para produção de pequenas tiragens.
Velocidade de produção e comparação de resultados
A produção de uma máquina de torcer fio é fundamentalmente limitada pela velocidade mecânica dos componentes rotativos e pela capacidade de enrolamento. A tabela abaixo fornece dados de saída realistas para três configurações comuns, com base nas especificações reais do fabricante para condutor de cobre trançado de 1,5 mm².
| Tipo de máquina | Velocidade da linha (m/min) | Produção (kg/h) | Consumo de energia (kW) | Taxa de sucata (%) |
|---|---|---|---|---|
| Buncher de torção dupla | 280 | 48.5 | 15 | 0.8 |
| Encalhador Planetário (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Strander de gaiola rígida | 55 | 18.2 | 30 | 0.5 |
O Buncher de torção dupla atinge quase o dobro da produção de um torcedor planetário para a mesma seção transversal, mas o projeto planetário reduz a taxa de refugo em mais de 60%. Este compromisso entre velocidade e precisão está no cerne de cada máquina de torcer fio decisão de compra.
Aplicações em indústrias-chave
O setor de uso final determina a classe de torçamento e, portanto, a tecnologia específica da máquina de torcer fio necessária. Os seguintes setores dependem de condutores trançados produzidos por essas máquinas:
- Chicotes de fios automotivos – Os feixes de torção dupla produzem condutores trançados de parede fina e altamente flexíveis, necessários para a fiação do compartimento do motor, onde a resistência à vibração é fundamental.
- Transmissão e distribuição de energia – Torcedores de gaiola rígida e planetários fabricam condutores concêntricos compactados para cabos de média e alta tensão de até 500 kV, garantindo distribuição uniforme de corrente.
- Sistemas de energia renovável – O cabeamento de parques solares e turbinas eólicas requer condutores de cobre estanhado com fios finos produzidos em feixes de alta velocidade para resistir à corrosão e aos ciclos térmicos.
- Ferrovia e transporte coletivo – Os cabos para material circulante exigem condutores extremamente flexíveis (Classe 6 de acordo com IEC 60228) que são frequentemente fabricados em máquinas planetárias para atingir contagens de fios ultrafinos.
- Dispositivos médicos e robótica – O encordoamento ultrafino abaixo de 0,05 mm² utiliza torcedores tubulares especializados ou de torção simples para evitar a quebra de fios delicados de cobre ou ligas de cobre.
Análise de custos e retorno do investimento
Uma máquina de torcer fio representa um investimento de capital significativo, mas uma análise detalhada do custo total de propriedade muitas vezes revela que uma máquina de preço mais alto com controle de precisão se paga em três anos através da redução de sucata e trocas mais rápidas. A tabela abaixo compara a estrutura de custos de cinco anos para um Buncher de dupla torção versus um Torcedor planetário, assumindo uma operação de turno único produzindo 200 toneladas de cobre trançado anualmente.
| Categoria de custo | Buncher de torção dupla | Encalhador Planetário (12 bobbin) |
|---|---|---|
| Custo inicial do equipamento (USD) | US$ 85.000 | US$ 210.000 |
| Custo Anual de Energia (US$ 0,12/kWh) | US$ 2.160 | US$ 3.170 |
| Perda média de sucata por ano | US$ 4.600 | US$ 1.800 |
| Custo típico de manutenção/ano | US$ 3.200 | US$ 4.800 |
| Custo operacional total de 5 anos | US$ 135.800 | US$ 258.650 |
Para fabricantes especializados em condutores automotivos de parede fina, o Buncher de dupla torção oferece o menor custo por quilograma. Para utilidades que exigem condutores concêntricos compactados, o planetário máquina de torcer fio continua a ser a única opção tecnicamente viável, apesar do seu custo inicial mais elevado.
Melhores práticas de manutenção para longa vida útil da máquina
A manutenção preventiva em uma máquina de torcer fio é centrada em três elementos: inspeção do rolamento do arco ou da gaiola, calibração do sensor de tensão e monitoramento do desgaste da guia do fio. Mesmo pequenos desvios nestes componentes podem introduzir erros de comprimento de torção e danos ao condutor. Uma rotina de manutenção estruturada produz resultados mensuráveis; uma pesquisa de 2022 com 47 fábricas de cabos realizada pela Wire Association International descobriu que as instalações com manutenção preventiva semanal relataram 27% menos eventos de inatividade não planejada do que aquelas com verificações mensais.
- Inspecione os rolamentos da proa e as escovas de carvão a cada 200 horas de operação. Em um Buncher de torção dupla, os rolamentos de arco desgastados causam vibração que afeta diretamente a consistência do comprimento da torção. Substitua os rolamentos que apresentarem folga radial superior a 0,02 mm.
- Calibre o braço dançarino e os sensores de tensão mensalmente. O desvio de tensão de mais de 5% entre os fios individuais resulta em torções irregulares e pode criar pontos de alta resistência no condutor acabado.
- Substitua as guias de fio de cerâmica ou aço temperado ao primeiro sinal de ranhura. Uma profundidade de ranhura superior a 0,1 mm pode desgastar a superfície do fio e introduzir partículas de óxido no fio, reduzindo a condutividade.
- Lubrifique as engrenagens e mecanismos transversais de acordo com a programação do OEM. Use o grau de graxa especificado; lubrificantes incompatíveis podem levar ao superaquecimento da caixa de engrenagens em apenas 500 horas de operação contínua.
- Verifique semanalmente o comprimento da postura usando um sistema de medição a laser. O desvio periódico no comprimento da torção geralmente indica um cabrestante escorregadio ou um acoplamento do encoder desgastado, que pode ser corrigido antes de produzir um produto fora das especificações.
Automação e Indústria 4.0 em Torcedoras de Fio
As mais recentes máquinas de torcer fios integram monitoramento em tempo real do comprimento da torção, algoritmos de manutenção preditiva e sistemas automáticos de troca de bobina para aumentar a eficácia geral do equipamento (OEE) acima de 85%. Sensores de vibração na proa e nos rolamentos do motor alimentam dados para um controlador central que prevê falhas nos rolamentos com até 60 horas de antecedência, permitindo a substituição programada em vez do desligamento de emergência. O carregamento automatizado da bobina reduz a intervenção do operador de 12 trocas manuais por turno para zero, praticamente eliminando a causa mais comum de quebras de fio relacionadas à configuração.
Do ponto de vista da qualidade, os conjuntos de micrômetros a laser medem continuamente o diâmetro do condutor trançado e o comparam com o valor alvo. Se o diâmetro se desviar mais de 0,02 mm, o PLC ajusta a velocidade do cabrestante ou a tensão da bobina para corrigir o erro. De acordo com um artigo técnico de 2024 apresentado no International Wire & Cable Symposium, esse controle de malha fechada reduziu a variação de diâmetro em 68% em comparação com máquinas convencionais de malha aberta. À medida que os padrões de conectividade, como o OPC UA, se tornam universais, cada máquina de torcer fio agora pode se comunicar diretamente com o sistema de execução de fabricação da planta, proporcionando rastreabilidade até o nível individual da bobina.
Perguntas frequentes
Qual é a diferença entre agrupamento e encalhe concêntrico?
Bunching, realizado em dupla torção máquina de torcer fio , torce todos os fios na mesma direção sem uma estrutura de camada geométrica definida. O encordoamento concêntrico, normalmente feito em um torcedor planetário ou rígido, organiza os fios em camadas helicoidais precisas em torno de um núcleo central. Os condutores concêntricos têm uma superfície mais lisa e uma distribuição de corrente mais uniforme, enquanto os condutores agrupados são mais flexíveis e de produção mais rápida.
Como o comprimento da torção afeta o desempenho do condutor?
O comprimento da camada tem uma relação inversa direta com a flexibilidade e uma relação direta com a condutividade. Um comprimento de torção curto (por exemplo, 8 a 12 vezes o diâmetro externo) aumenta a flexibilidade, mas aumenta ligeiramente a resistência elétrica porque o caminho da corrente se torna mais longo. Em um máquina de torcer fio , o comprimento da torção é definido pela relação entre a velocidade de absorção e as RPM do rotador e deve permanecer dentro da tolerância especificada por padrões como ASTM B8 para condutores de cobre com torção concêntrica.
Uma máquina pode trançar cobre e alumínio?
Sim, mais moderno máquina de torcer fios pode processar cobre e alumínio, mas as guias de fio, as mangas do cabrestante e as configurações de tensão devem ser adaptadas. A menor resistência à tração do alumínio e a tendência de gerar pó de óxido requerem tensão de retorno reduzida (normalmente 10–15% menor que a do cobre) e o uso de superfícies de contato de cerâmica ou aço inoxidável polido para evitar escoriações.
Quais são os sinais de que uma máquina de torcer precisa de substituição de rolamento?
O aumento da vibração sentida na estrutura da máquina, uma mudança rítmica de ruído durante a operação e um desvio no comprimento de assentamento fora de ±2% sem um comando PLC correspondente, todos indicam desgaste potencial do rolamento. Em uma reviravolta dupla máquina de torcer fio , os rolamentos da proa devem ser substituídos quando a velocidade de vibração exceder 4,5 mm/s RMS, medida na caixa do rolamento.
Fazendo o investimento certo em uma máquina de torcer fio
Selecionando um máquina de torcer fio é fundamentalmente uma decisão sobre equilibrar a velocidade com a precisão geométrica e o custo de capital com a perda de sucata. Para a produção em alto volume de condutores flexíveis abaixo de 10 mm², um Buncher de torção dupla oferece uma produção por dólar incomparável. Para cabos de energia e condutores concêntricos compactados, um torcedor de gaiola planetária ou rígida não é apenas preferível, mas também tecnicamente necessário para atender aos padrões internacionais. Ao alinhar seus requisitos de produção com os dados e comparações apresentados aqui, você pode especificar um máquina de torcer fio que proporcionará qualidade consistente e um forte retorno sobre o investimento na próxima década.
