O que é uma máquina de torcer planetária?

A máquina de torcer planetária é um equipamento de fabricação de fios e cabos altamente especializado que torce vários fios de fio em torno de um núcleo ou eixo central, mantendo a retidão e a tensão absolutas de cada fio individual por meio de um movimento planetário único. Ao contrário dos torcedores de feixe tradicionais ou de gaiola rígida, um máquina de torcer planetária garante que cada bobina de fio gire em torno de seu próprio eixo enquanto orbita o eixo central da máquina, eliminando completamente qualquer torção indesejável ou retrotorção nos filamentos individuais. De acordo com dados industriais da International Wire & Machinery Association (IWMA), a tecnologia de torção planetária tornou-se indispensável na produção de cabos de energia de alta tensão, cabos submarinos e sofisticadas linhas de transmissão de dados, onde a precisão do comprimento da torção e a integridade mecânica do condutor trançado são fundamentais para o desempenho elétrico final e a segurança operacional.

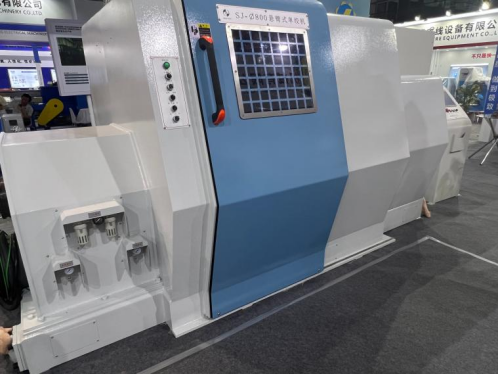

O que é uma máquina de torcer planetária e como ela funciona?

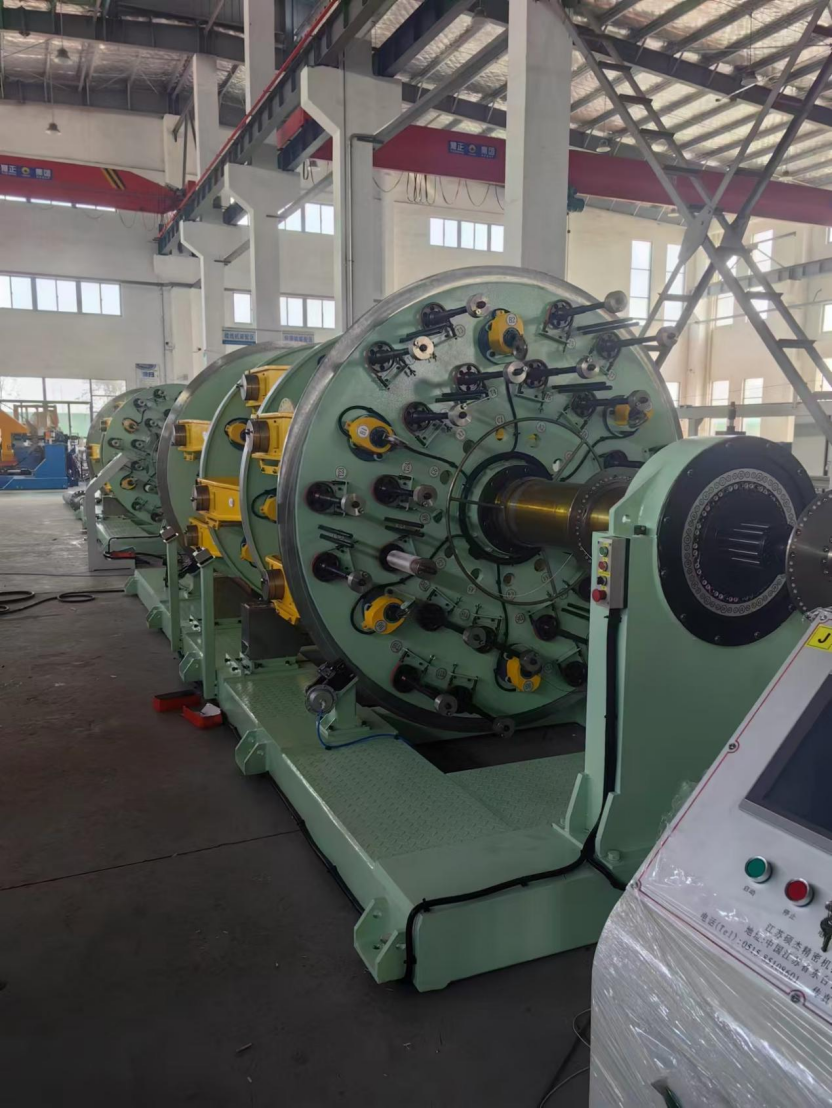

Uma máquina de torcer planetária é um sistema rotacional de múltiplas bobinas no qual cada bobina de desbobinamento é montada em seu próprio berço giratório acionado individualmente dentro de uma estrutura principal rotativa maior, permitindo que os fios individuais sejam torcidos juntos sem qualquer tensão de torção ou deformação descontrolada. O princípio fundamental de uma máquina de torcer planetária pode ser comparado ao movimento da Terra em torno do Sol: assim como a Terra gira em seu eixo enquanto orbita o Sol, cada bobina de fio na máquina gira em torno de seu próprio centro para desenrolar o fio, enquanto é simultaneamente transportada em um caminho circular em torno do ponto de encontro central do condutor trançado. Este mecanismo de rotação dupla é crítico porque neutraliza a torção reversa que de outra forma se acumularia em cada fio se ele fosse puxado de uma bobina estacionária enquanto fosse enrolado em torno do núcleo. Em uma disposição padrão, uma placa de assentamento de 1/2 polegada (12,7 mm) com 18 bobinas pode processar até 37 fios de fio individuais em uma única passagem, com a velocidade de rotação do rotor principal atingindo até 100 a 300 rotações por minuto dependendo do tamanho da máquina e da bitola do fio. Toda a operação é controlada por servomotores sincronizados e controladores lógicos programáveis (CLPs) que garantem que o comprimento da torção – a distância axial necessária para uma revolução completa de um cordão ao redor do núcleo – seja mantido dentro de uma tolerância inferior a ±1% . A Wire Association International relata que este nível de precisão é necessário para encordoamento concêntrico multicamadas usado em cabos de energia de média e alta tensão, onde mesmo pequenas inconsistências no comprimento da torção podem criar pontos de tensão elétrica localizados que levam a descargas parciais e falhas prematuras de isolamento.

As vantagens críticas do encalhe planetário em relação aos métodos convencionais

A vantagem definidora de uma máquina de torcer planetária é a sua capacidade de produzir um condutor trançado completamente livre de torção, que preserva as propriedades de alongamento e a resistência à ruptura dos fios individuais, ao mesmo tempo que alcança uma uniformidade geométrica superior. Em um torcedor de gaiola rígida ou tubular convencional, as bobinas são fixadas dentro da estrutura rotativa e o fio é puxado sobre o flange, introduzindo uma torção de 360 ​​graus em cada fio para cada rotação completa da gaiola ao redor do núcleo. Essa torção deforma permanentemente o fio, reduzindo sua resistência à tração e tornando-o suscetível à gaiola – uma condição em que os fios externos de um cabo acabado se separam do núcleo sob flexão ou tensão. Em contraste, o movimento planetário de um máquina de torcer planetária cancela a torção, resultando em um fio perfeitamente reto dentro da estrutura do cabo. Isso permite que o condutor trançado atinja um fator de preenchimento – a relação entre a área da seção transversal total dos fios e a área da seção transversal do condutor – de até 93% a 95% , que maximiza a condutividade elétrica para um determinado diâmetro. Para condutores de cobre ou alumínio na transmissão de energia, essa melhoria na densidade se traduz diretamente na redução da resistência da linha e em menores perdas de I²R. Além disso, a superfície lisa e compacta de um condutor trançado planetário minimiza os entreferros e saliências que podem causar descarga corona em cabos de alta tensão operando acima de 110 kV. Ao reduzir a necessidade de fitas e peneiramentos extensivos, os fabricantes podem economizar custos significativos de material em grandes tiragens de produção.

Onde as máquinas de torcer planetárias são usadas na indústria moderna?

As máquinas de torcer planetárias são utilizadas principalmente na produção de condutores de alto desempenho, onde os requisitos mecânicos e elétricos são tão rigorosos que mesmo uma pequena distorção do fio ou irregularidade no comprimento da torção é inaceitável. As principais áreas de aplicação são as seguintes:

• Cabos de alimentação de alta tensão e extra-alta tensão: Os condutores perfeitamente compactados, livres de torção, produzidos por um máquina de torcer planetária são essenciais para cabos isolados em XLPE classificados de 66 kV a 500 kV. De acordo com o folheto técnico 720 do CIGRE, a superfície externa lisa de um condutor segmentado trançado planetário (condutor Milliken) minimiza o risco de arborização elétrica na interface condutor-isolamento, que é a principal causa de falha de cabo de longo prazo em redes de transmissão subterrâneas.
• Cabos de energia submarinos e submarinos: Esses cabos estão sujeitos a flexão e tensão dinâmica contínua durante as operações de assentamento. A alta resistência à tração e a flexibilidade retidas pelos fios de cobre ou alumínio trançados sem torção são essenciais para evitar a quebra do condutor. Uma única falha num cabo submarino pode resultar em custos de reparação superiores a vários milhões de dólares, conforme observado por analistas industriais do Grupo CRU.
• Cabos especializados de controle e transmissão de dados: Em braços robóticos, fiação aeroespacial e cabos de áudio de última geração, qualquer ruído microfônico ou reflexão de sinal causado por geometria irregular do condutor é inaceitável. A excepcional concentricidade e suavidade da superfície proporcionadas por um máquina de torcer planetária fornecem as características elétricas estáveis necessárias para impedância consistente e integridade do sinal.
• Produção de cabos de aço e cabos de aço: Para cordas de reforço de pneus e cordas de elevação de alta resistência, os filamentos de aço individuais devem ser trançados sem tensão de torção residual para evitar o desenrolamento durante o corte. Os torcedores planetários são usados ​​para produzir cabos multifilamentos com comprimentos de torção muito precisos e rotação zero sob carga.

Comparando Torçadores Planetários com Torçadores de Gaiola Rígida e Tubulares

Quando os fabricantes de cabos avaliam equipamentos de torcedor para uma nova linha de produção, a escolha entre um torcedor planetário, um torcedor de gaiola rígida e um torcedor tubular envolve uma compensação entre qualidade do produto, velocidade de produção e investimento de capital. A tabela abaixo fornece uma comparação direta dos principais parâmetros de desempenho e aplicação que diferenciam esses três tipos de máquinas.

Como ilustrado na tabela, o máquina de torcer planetária não é o mais rápido nem o mais barato, mas oferece o condutor da mais alta qualidade. Para um cabo que será instalado no subsolo ou debaixo de água durante 40 anos e não pode ser substituído sem um grande projeto de engenharia civil, o custo inicial adicional do encordoamento planetário é insignificante em comparação com o custo vitalício de uma única falha de isolamento.

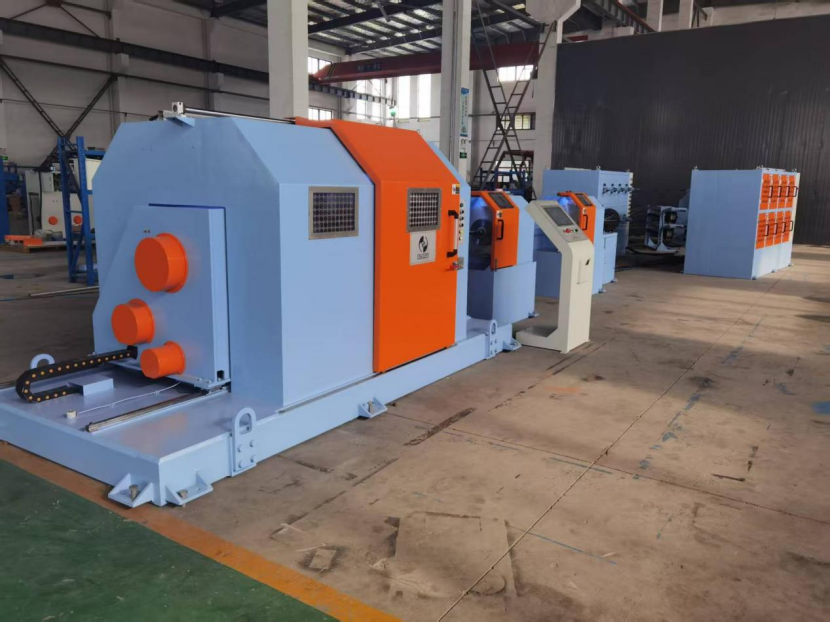

Principais especificações técnicas e considerações operacionais

O envelope de desempenho de uma máquina de torcer planetária é definido pela capacidade da bobina, pelo número de rotores, pela velocidade máxima de rotação e pela precisão do seu sistema de controle de comprimento de torção. Um torcedor planetário típico de tamanho médio projetado para a produção de condutores de cabos de energia terá as seguintes características:

• Diâmetro da bobina: As bobinas de desbobinamento variam de 400 mm a 630 mm de diâmetro de flange, com capacidade de fio de até 500 quilogramas de cobre ou alumínio por bobina. Para encordoamento de condutores grandes, uma linha pode incorporar seis ou doze rotores, cada um carregando múltiplas bobinas.
• Faixa de diâmetro do fio: A máquina pode processar fios individuais de aproximadamente 0,5 mm a 5,0 mm de diâmetro, com faixa específica dependendo das guias de rolos e configurações do tensor.
• Controle de comprimento de postura: Moderno servo-acionado máquina de torcer planetárias obtenha comprimentos de torção de 30 mm a mais de 500 mm, ajustáveis através da tela sensível ao toque HMI. O comprimento da torção é sincronizado eletronicamente com o cabrestante de recolhimento para manter uma proporção constante mesmo quando a bobina de recolhimento enche e o diâmetro efetivo muda.
• Pré-torção e pós-formação: Para condutores compactados, a máquina pode ser equipada com cabeçotes de pré-torção que aplicam uma leve deformação plástica ao fio de entrada e matrizes ou rolos de pós-formação que comprimem o condutor trançado até sua forma final circular ou segmentada. De acordo com um artigo técnico apresentado na conferência anual da IWMA, a aplicação de uma força pós-formação de 2 a 4 quilonewtons pode aumentar o fator de preenchimento em mais 3%.

Perguntas frequentes sobre máquinas de torcer planetárias

Qual é a diferença entre encalhe planetário e encalhe em grupo?

O encordoamento em grupo torce todos os fios juntos em um único arco ou gaiola giratória sem controlar a posição de cada fio individual, o que resulta em uma torção aleatória e considerável distorção do fio. Um máquina de torcer planetária , por outro lado, controla com precisão a posição, a tensão e a torção de cada fio, produzindo uma torção concêntrica altamente ordenada com torção interna zero. O encordoamento em grupo é usado para condutores flexíveis de baixo custo, enquanto o encordoamento planetário é reservado para cabos de energia e dados de alta confiabilidade.

Uma máquina de torcer planetária pode produzir condutores compactados?

Sim, e muitas vezes é o método preferido. Como os fios já estão dispostos em uma geometria concêntrica perfeita com torção zero, eles se compactam de maneira mais uniforme sob a pressão de uma matriz ou rolo moldado. Um máquina de torcer planetária equipado com uma cabeça de compactação pode reduzir o diâmetro do condutor em 8% a 12%, mantendo uma superfície lisa e sem folgas, o que reduz significativamente a quantidade de material de isolamento e blindagem necessária nas etapas subsequentes de extrusão.

Quais materiais podem ser processados ​​em uma torcedeira planetária?

A máquina foi projetada para lidar com fios ferrosos e não ferrosos, incluindo cobre recozido, cobre trefilado, alumínio, liga de alumínio, fio de aço galvanizado e aço inoxidável. A escolha do material depende da aplicação final: cobre e alumínio para condutividade elétrica e aço para resistência mecânica em condutores aéreos (CAA) e cabos de aço. O requisito crítico é que o fio tenha diâmetro e propriedades de alongamento consistentes para manter a tensão uniforme em todas as bobinas.

Como você mantém a tensão precisa em uma torcedeira planetária?

Cada suporte de bobina é equipado com um freio de fricção mecânico ajustável ou um tensor eletromagnético ativo. A tensão é definida para um valor normalmente entre 1 e 10 Newtons , dependendo do diâmetro do fio e do limite de escoamento. Se a tensão for muito baixa, os fios ficarão soltos e o condutor terá pouca estabilidade geométrica; se for muito alto, os fios podem cair ou até quebrar. A calibração regular do sistema de tensionamento com um medidor de tensão portátil é essencial para manter a qualidade do produto, já que a tensão desigual entre as bobinas é a principal causa da irregularidade no comprimento da torção.

À medida que a demanda por transmissão de energia e comunicação de dados confiáveis e de alta capacidade continua a aumentar, o máquina de torcer planetária continua sendo uma pedra angular da fabricação avançada de cabos. Sua capacidade de fornecer um condutor geometricamente perfeito e livre de torção não pode ser igualada por métodos de torção mais rápidos, porém menos precisos. Ao investir em tecnologia planetária, os produtores de fios e cabos garantem que os condutores críticos que conectam nossas redes elétricas, parques eólicos offshore e redes de comunicação funcionarão com segurança e eficiência durante décadas sob as condições mais exigentes.
